氣液增壓鉚接機的增壓缸是將油壓缸與增壓器作一體式相結合，利用增壓器的大小不同受壓截面面積之比，因?yàn)閴毫Σ蛔?，?dāng)受壓面積由大變小時，則壓強也會隨大小不同而變化的原理，從而達到將氣壓壓力提高到數十倍的壓力效果。

　　氣液增壓鉚接機的增壓缸具有快速小力到位，即“軟接觸”，可極大限度保護模具及工件損傷。每一沖壓循環均由快進行程、力行程、返回行程三個行程段構成。在快進行程，由前部的快進氣缸純氣動驅動上模具快速小力運動，直至在某一位置碰到工件。上模具接觸工件后，由工件外阻控制氣液增力缸自動開始?xì)庖涸鰤旱牧π谐蹋︱?qū)動上模具實施沖壓加工。完成沖壓加工后，轉換主控閥，純氣動驅動上模具返回至靜止?fàn)顟B(tài)，完成返回行程，并處于下一個工作循環準備。

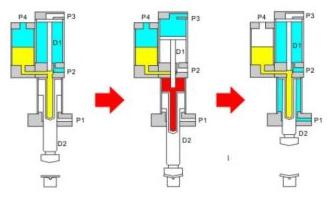

氣液增壓鉚接機工作原理圖

　　快速行程：P4進氣，P1排氣，D2下降；

　　力行程：P3進氣，P2排氣，D1活塞桿向下增壓；

　　返回行程：P1及P2進氣，P3及P4排氣，活塞桿回到起始位置。
